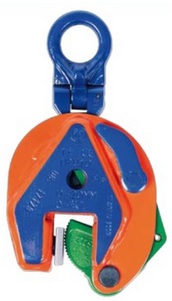

Universální vertikální svěrka pro velmi tvrdé materiály IP(U)10/H

Universální vertikální svěrka pro velmi tvrdé materiály IP(U)10/H

IP10/H a IPU10/H vertikální bezpečnostní svěrky:
vhodné ke zvedání, otáčení (180°) a vertikálnímu transportu plechůa dílů s velmi velkou tvrdostí povrchu do max. 47 Rc (450 HB). Tyto svěrky jsou dodávány s ozubeným dotykem a ozubeným segmentem ze zvlášť tvrdého a svařitelně pevného materiálu.

Dodávaný ve dvou provedeních:

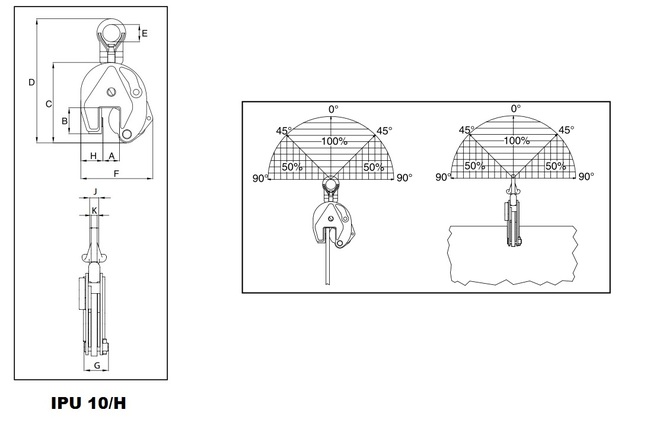

  1. IPU10/H: osazena jedním tuhým nosným okem pohyblivým všemi směry. Dřívější provedení: S model IPU10. Správné použití svěrky viz diagramy 1 a 2.

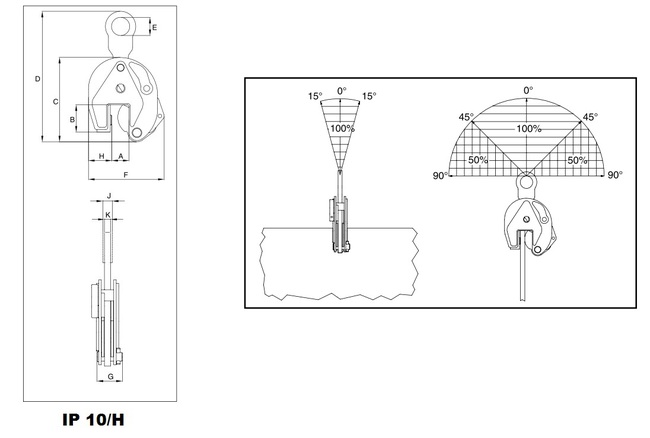

  2. IP10/H: osazena tuhým nosným okem.Dřívější provedení: S model IP10.Správné použití svěrky viz diagramy 3 a 4.Vyšší nosnosti a zvláštní provedení svěrek dle přání.

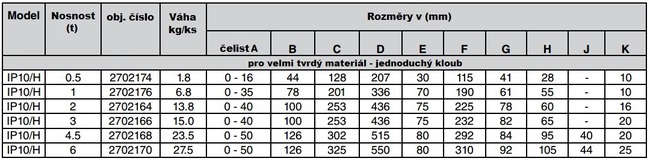

IP 10/H - jenoduchý kloub
Tabulka

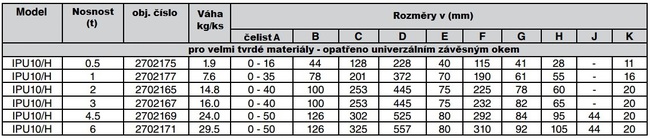

IPU 10/H - křížový kloub
Tabulka
