Závěsné řetězy / jakost 80 / jednopramenné

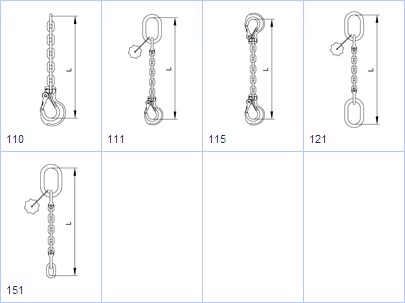

Konstrukce jednopramenného vázacího řetězu
Všechny vázací řetězy jsou dodávány v montovaném provedení. Svařované provedení lze objednat jen v případě velkých sérií stejné konstrukce a délky. Atypické konstrukce montovaných vázacích řetězů lze zhotovit na základě jednoduchého náčrtku od zákazníka.
Řetězy v sestavě jsou nepozinkované, pozinkované je nutno uvést v objednávce.
V uvedených konstrukcích jsou uplatněny závěsné hlavy ZH, které představují běžné, standartní provedení.
Při uplatnění závěsných hlav ZHA a ZHZ v těchto konstrukcích se mění 3. číslo ve znaku konstrukce.
Závěsná hlava zvětšená ZHZ – x x 3
Závěsná hlava ZHA – x x 4
Příklad objednávky
Příklad objednávky jednopramenného vázacího řetězu montovaného pevnostní třídy 8 ukončeného háky, průměr řetězu d = 13 mm, celkové délky L = 2 000 mm.
