Závěsné řetězy / jakost 80 / dvoupramenné

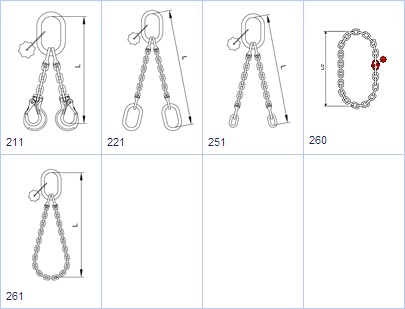

Konstrukce dvoupramenného vázacího řetězu

Všechny vázací řetězy jsou dodávány v montovaném provedení. Svařované provedení lze objednat jen v případě velkých sérií stejné konstrukce a délky. Atypické konstrukce montovaných vázacích řetězů lze zhotovit na základě jednoduchého náčrtku od zákazníka.

Závěsné řetězy / jakost 80 / dvoupramenné

Řetězy v sestavě jsou nepozinkované, pozinkované je nutno uvést v objednávce.
V uvedených konstrukcích jsou uplatněny závěsné hlavy ZH, které představují běžné, standartní provedení.
Při uplatnění závěsných hlav ZHA a ZHZ v těchto konstrukcích se mění 3. číslo ve znaku konstrukce.
Závěsná hlava zvětšená ZHZ – x x 3
Závěsná hlava ZHA – x x 4

Příklad objednávky

Příklad objednávky dvoupramenn0ho vázacího řetězu montovaného pevnostní třídy 8 ukončeného háky, průměr řetězu d = 13 mm, celkové délky L = 2 000 mm.

Vázací řetěz třídy 8, PN 07-02, 13 x 2000, konstrukce 111
